Магнитные системы муфт и редукторов

Магнитные муфты предназначены для передачи вращательного или поступательного движения бесконтактным способом.

По конструктивному признаку и характеру передаваемого движения магнитные муфты делятся на аксиальные, радиальные и линейные.

Аксиальная силовая муфта собирается из одинаковых полумуфт, каждая из которых состоит из магнитомягкого ярма, окружённого немагнитным бандажом из постоянных магнитов, как правило, трапециевидной формы. Характерной особенностью аксиальных магнитных муфт является большая сила взаимного притяжения полумуфт, нагружающая их подшипники. Нормализованные параметры аксиальных полумуфт с магнитами из ферритовых материалов приведены в таблице 1.
Радиальная силовая муфта собирается из внутренней и наружной полумуфт, каждая из которых состоит из магнитомягкого ярма с укреплёнными на нём постоянными магнитами и немагнитными кольцами. Радиальная муфта не создаёт дополнительной радиальной нагрузки на подшипники только при условии тщательной механической и магнитной балансировки. Параметры радиальных муфт с магнитами из ферритовых материалов приведены в таблице 2.
Линейная силовая муфта состоит из одинаковых полумуфт, каждая из которых представляет собой переменно-полюсную магнитную систему, состоящую из ярма, на котором укреплены постоянные магниты. Обе полумуфты могут перемещаться по прямолинейным направлениям. Характерной особенностью линейных магнитных муфт является дополнительная нагрузка на опоры, вызываемая силой взаимного притяжения магнитов. Параметры линейных муфт с магнитами из ферритовых материалов приведены в таблице 3.

Таблица 1. Параметры аксиальных муфт

Максимальный крутящий момент Н*м	Диаметр полумуфты мм	Высота полумуфты мм	Зазор между полумуфтами мм	Число полюсов	Масса кг	Предельное число оборотов об/мин
2,5	100	16	4	8	0,67	10000
4,0	120	15	4	8	1,00	8000
6,3	130	20	4	10	1,45	6000
10	150	21	4	12	2,33	1000
16	175	21	4	12	2,1	5000
25	200	21	4	14	2,3	3000
25	220	22	6	14	3,3	3000
40	270	24	6	16	5,7	1500
63	305	24	6	16	7,4	1500
100	360	25	6	20	12,3	1000
100	380	26	8	24	14,8	1000
160	450	28	8	28	20,4	750

Таблица 2. Параметры радиальных муфт

Максимальный крутящий момент Н*м	Внешний диаметр муфты мм	Внутренний диаметр муфты мм	Высота муфты мм	Число полюсов	Масса кг	Предельное число оборотов об/мин
2,5	110	45	40	8	1,21	10000
4,0	130	65	40	10	2,51	8000
6,3	130	65	60	10	3,96	6000
10	150	75	60	10	6,41	5000
16	160	85	80	12	5,18	4000
25	190	106	80	16	7,08	3000
40	225	136	80	18	11,89	3000
63	225	136	120	18	17,4	3000
100	270	170	120	20	22,57	1500
160	350	230	120	28	30,3	1000
250	455	330	120	36	42,4	750

Таблица 3. Параметры линейных муфт

Максимальное тяговое усилие Н	Длина полумуфты мм	Ширина полумуфты мм	Высота полумуфты мм	Зазор между полумуфтами мм	Число полюсов	Масса кг
100	180	60	20	5	6	1,14
160	240	80	20	5	8	1,80
160	280	80	20	8	8	2,40
250	240	120	20	5	8	3,10
250	280	120	20	8	8	3,70
250	480	120	28	12	10	7,50
400	350	160	23	8	10	7,30
400	400	200	28	12	10	12,3
630	420	200	25	8	12	12,4
630	560	240	30	12	14	19,8
1000	800	240	30	12	18	29,7

Магнитные редукторы предназначены, в основном, для замены механических зубчатых редукторов в быстроходных передачах, не допускающих применения смазки, и в передачах ограниченного угла (или вращающего момента), требующих взаимного проскальзывания шестерён.

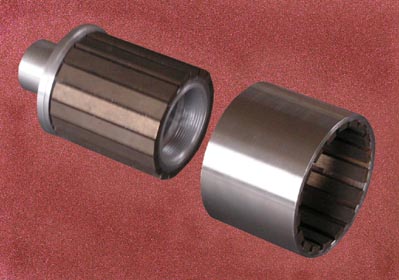

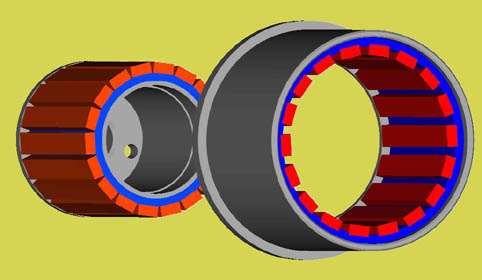

Модель радиальной магнитной муфты	Радиальная магнитная муфта

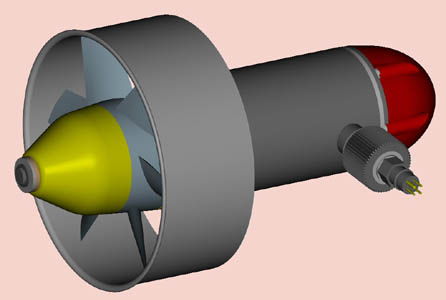

Модель движителя глубоководного аппарата с магнитной муфтой
